O Coice da Bobina II

Fazendo algumas medidas. Todas estas medidas e cálculos são bem específicos para este motor.
Para outro motor é necessário outras configurações, medidas e valores completamente diferentes.

Medida da indutância de um polo de uma fase. Bobina principal e concêntrica em série.
Detalhe é que a montagem destas bobinas já foi alterada. Note que elas estão mais espaçadas.

Lx = 2,69 mHy

 A mesma medida feita em outro polo. Este polo ainda esta com as bobinas montadas na forma original. Estão ainda em suas posições de fábrica. Ainda possui o verniz isolante.


 A bobina está mais compacta, com as espiras mais próximas.

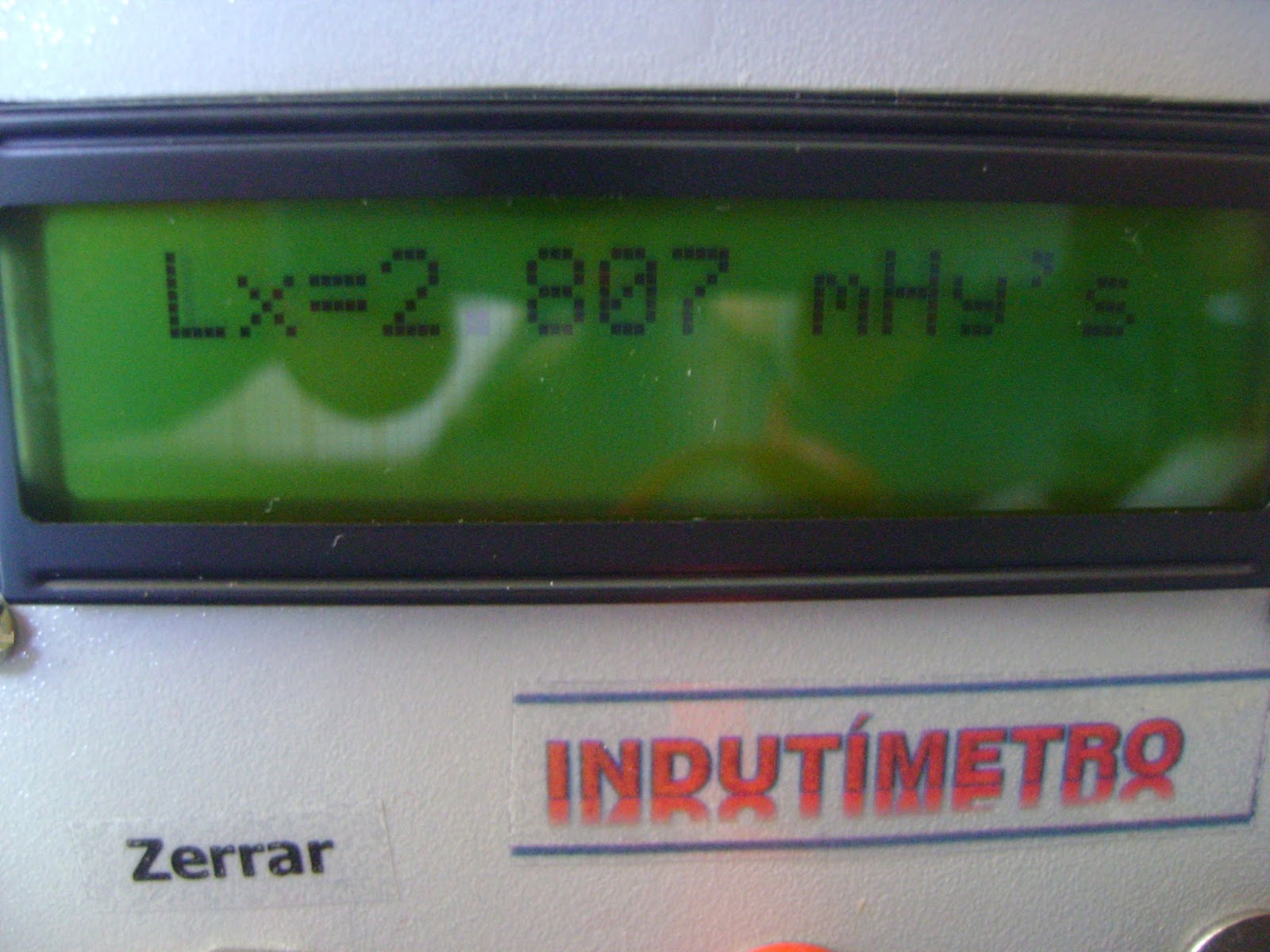

Lx = 2,807 mHy

Polos superior e inferior em série

Lx = 5,11 mHy

Esta é a configuração original de dois pólos deste motor em questão.

 Se duas bobinas são 5,11. Então 4 bobinas em série são 10,22 mHy

Seqüência de acionamento das fases

 Conforme a seqüência de acionamento, é desta forma que a carga indutiva se apresenta

 Duas bobinas em paralelo e uma em série

Esta configuração é a ideal para se diminuir a indutância do motor:


 Detalhe da medida apenas da bobina principal. Com a bobina concêntrica em curto circuito.

 Lx = 695 uHy. Isso mesmo, micro Henry

Para comparar, a medida agora são as duas bobinas em série. Da mesma forma que já foram medidas no início do post.


Medida apenas da bobina grande

 Lx = 1,011 mHy
